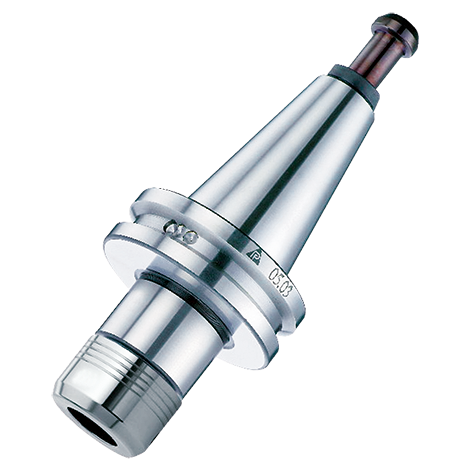

HER Collet Chuck

HER 筒夹刀把

#
#

梯形螺牙的威力

具高刚性200Nm超强夹持扭力及5μm以下偏摆高精度特性,为既可重切削,亦能精加工之高效刀柄。夹持扭力比一般ER刀柄大2.3倍。可优化切深及进给效率。

重切削

高刚性及高夹持力,可优化切深及进给效率

5µm高精度

偏摆跳动≦0.005mm

超强夹持扭力

高刚性及高夹持力(比一般ER高230%),适合各种粗/中/精加工

减少刀具磨耗

提升面粗度,减少刀具磨耗

超长寿命

保护刀具主轴,延长设备寿命

刀把夹持扭力比较

HER25 夹持力优于热缩、单边4° 平肩筒夹及传统一般ER 筒夹系统。以HER24 为例: 在内径12mm 时,夹持力比4° 筒夹约大145% ,比一般热缩约大130%,比一般ER刀把约大230%。

超完美精度

双重长的超长导轨之特殊的构造[1]及梯形螺牙[2]可形成穿透之转化力,也可以降低了磨擦力,因此,在锁紧时,也确保螺帽在刀把的中心还有完美的负载。还有其他高夹持力,高同心度,高重复精度优点,同时短螺纹的设计也节省组装刀把的时间。

稳定性/ 三点两面夹持的优势

三点两面夹持: 夹持力平均分布在刀具柄径·HER系统的夹持力平均分布于A,B面单面夹持: 夹持力仅分布在B面·A面夹持力较小,刀具在筒夹内部发生断刀且造成整组刀把及筒夹损坏。

耐久性

钢珠为自由分布,会有不规则现象,在高速旋转时,不平衡现象会显现出来,有改变上的限制。 ,而造成精度变差。螺帽之组装件会留有空隙,细微之切屑会从此缝隙侵入,造成螺帽损坏。或连续使用下,会产生崩裂现象。
