モールステーパーツールホルダーとは?

News Featured Image

モールステーパーツールホルダーは、モールステーパー(Morse Taper, MT)の原理を利用し、テーパー面同士の摩擦力によって切削工具を機械主軸または尾座にしっかりと固定する構造です。この設計は優れた自己ロック機能を持ち、加工中に大きな軸方向および径方向の荷重に耐えながら、高精度な加工を実現します。 もともとはボール盤の主軸とドリルビットを接続するために開発され、その後、旋盤、フライス盤、立てボール盤など、さまざまな工作機械の工具保持システムとして広く採用されています。

モールステーパーとは何か?

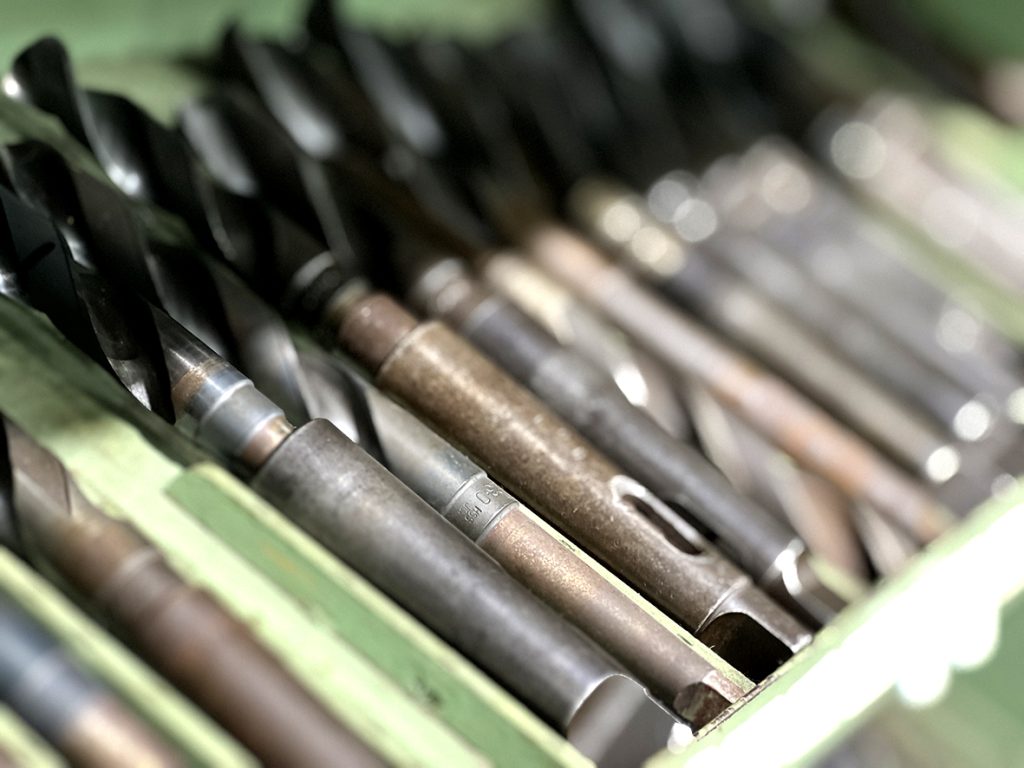

モールステーパーは、工作機械の主軸に工具を固定するための標準化されたテーパー形状の工具インターフェースです。中空のテーパースピンドルと工具柄部が組み合わさり、静止摩擦力によってトルクを伝達します。 サイズはMT0からMT7まであり、特にMT2、MT3、MT4が中小型機械でよく使用されています。テーパー角度は約1度26分で、ISO 296およびDIN 228規格に準拠しています。

モールステーパーの特徴

1..テーパー標準 テーパー比率は約1:20(長さ100mmあたり直径が約5mm増加)です。

小型(MT1〜MT2):小型旋盤、ボール盤、精密加工、軽負荷工具(小型ドリル、尾座センターなど)に多用されます。

中型(MT3〜MT4):中大型旋盤やボール盤で一般的に使われ、より大きな工具や中程度の負荷加工に適しています。

大型(MT5〜MT7):主に重型旋盤、産業用ボール盤、大型特殊機械に使用され、大きなトルクや重負荷に耐えられます。

2.自己ロック設計 モールステーパーは自己ロック機能を備えており、一度挿入すると工具が滑りにくく、規格によってはネジ止め不要の場合もあります。

3.高い同軸精度 高速回転や高精度加工に適した優れた芯出し精度があります。

4.取り外しが容易 ドリフトピンや抜き棒を使って工具をテーパー穴から押し出して取り外せます。

モールステーパーツールホルダーの主な用途

•ボール盤および立てボール盤 ドリル、リーマーなどの工具保持に使われ、高精度な穴あけ加工を実現します。

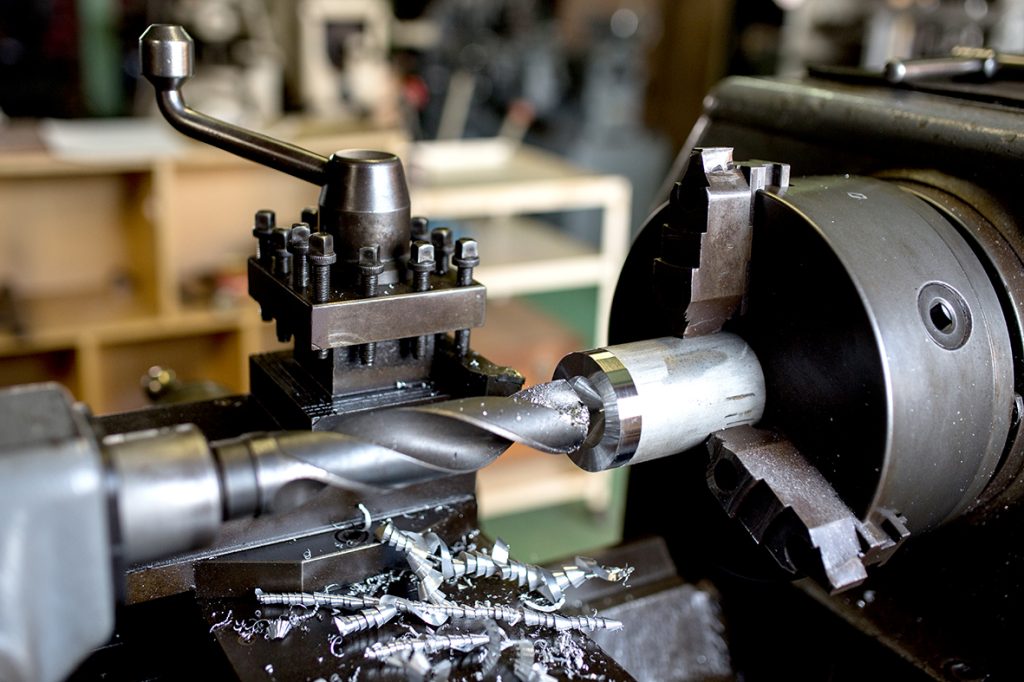

•旋盤の尾座 中心台やドリルの取り付けに用いられ、加工物の支持や穴あけ加工を行います。

•フライス盤およびマシニングセンター アダプターや専用ホルダーを介して工具の迅速な交換と効率的な加工を可能にします。

•工作機械の主軸 工具と主軸を接続するインターフェースとして、動力伝達と正確な位置決めを実現します。

また、モールステーパーはBT、HSK、CATなど他の工具保持システムと組み合わせて、多様な加工ニーズに対応することも多いです。

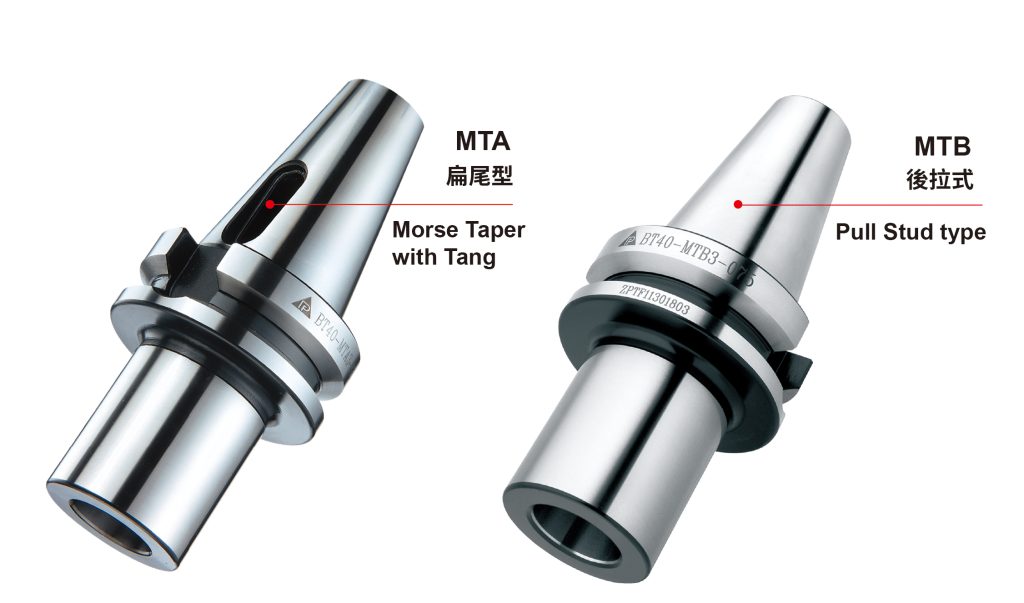

モールステーパーツールホルダーの詳細規格については、MTA、MTBなどのタイプをご参照ください。MTAMTB
