カスタマイズ対応・油圧式膨張マンドレル ― 先端製造業向けの高精度ワーク固定ソリューション

PARFAITE（普慧）油圧式膨張マンドレルは、0.003 mm以下の振れ精度を実現し、高速回転や薄肉ワークの加工に最適な、変形のない内径（ID）把握を提供します。

PARFAITE：高精度クランプ技術の新しいかたち

1. 膨張マンドレル ― 高精密加工を支える新たな中核技術

近年、製造現場は高速化・高精度化、そしてスマートオートメーションの導入が進む中で、ワーク固定具（ワークホールディングシステム）の性能が製品品質と生産安定性に直結するようになっています。 このようなニーズに応えるべく、**油圧式膨張マンドレル（Hydraulic Expansion Mandrel）**は、高精度な内径クランプ方式を採用し、優れた同軸性、振れ精度、再現性を幅広い用途で発揮します。

従来の三つ爪チャックやテーパーマンドレルとは異なり、高速回転下で変形や偏心振れを引き起こすリスクがある機構に対し、本製品は内部油圧によって均一なラジアル圧力を加えることで、ワーク内径との高剛性な干渉フィットを実現します。これにより、表面へのキズや圧痕を防ぎつつ、安定した高精度のクランプを可能にしています。

本マンドレルは、航空宇宙、自動車、高速主軸、スマートマシナリー、半導体部品の加工など、0.003 mm以下の真円度・円筒度・振れ精度の管理が求められる分野で広く活用されています。

第II章用途ハイライト：ハーモニックドライブのフレックススプライン加工用クランプ

ハーモニックドライブ（Harmonic Drive）は、精密ロボット機構やマイクロモーション機器で使用される重要部品であり、**バックラッシュゼロの動作、コンパクトな構造、薄肉のフレックススプライン（Flexspline）**によって高く評価されています。主な構成部品は以下の通りです：

フレックススプライン：薄肉で変形可能なカップ型ギア サーキュラースプライン：筐体側に固定された内歯ギア ウェーブジェネレータ：フレックススプラインを変形させる楕円形カム

フレックススプラインの加工では、その薄肉構造ゆえに従来のクランプ方式では不均一な圧力による変形、歯形の歪み、同心度の低下が発生しやすく、非常に困難を伴います。これに対し、油圧式膨張マンドレルは内径全体に均等な圧力をかけて支持することで、以下の性能を安定して確保します： 動荷重下でも同軸性と真円度を維持 トータルインジケータランアウト（TIR）0.003 mm以下の精度 高い把握圧でもワークの変形や表面損傷が発生しない

この技術は、ロボット関節部品、ハーモニック減速機、航空宇宙向けマイクロアクチュエータ、超高精度伝達機構などの製造において、主要メーカーが積極的に採用しています。

第III章｜PARFAITE導入事例：多業界にわたる高精度クランプ実績

PARFAITE（普慧）は、油圧式膨張マンドレルをフルカスタマイズ可能な数少ないグローバルメーカーのひとつであり、さまざまな産業分野における高難度クランプ課題を解決してきました。当社のソリューションは以下の用途に幅広く適用されています：

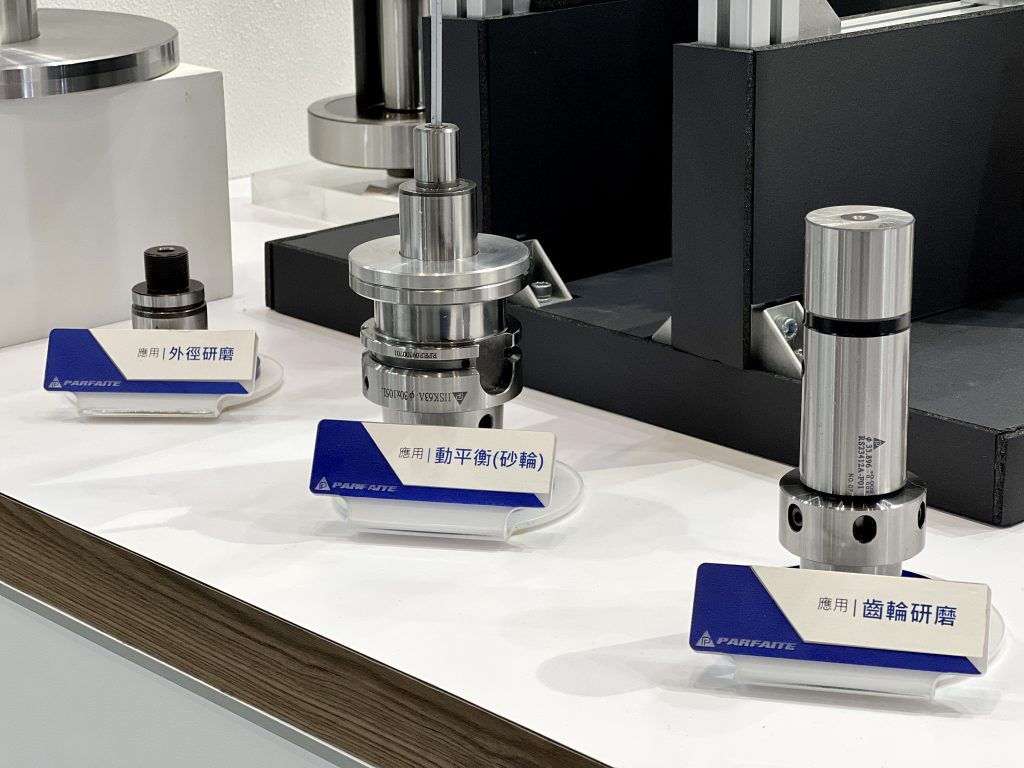

 トランスミッション用シャフト・ギアの内径および外径の円筒研削加工

 ダイナミックシール面の高精度ホーニングおよび仕上げ加工

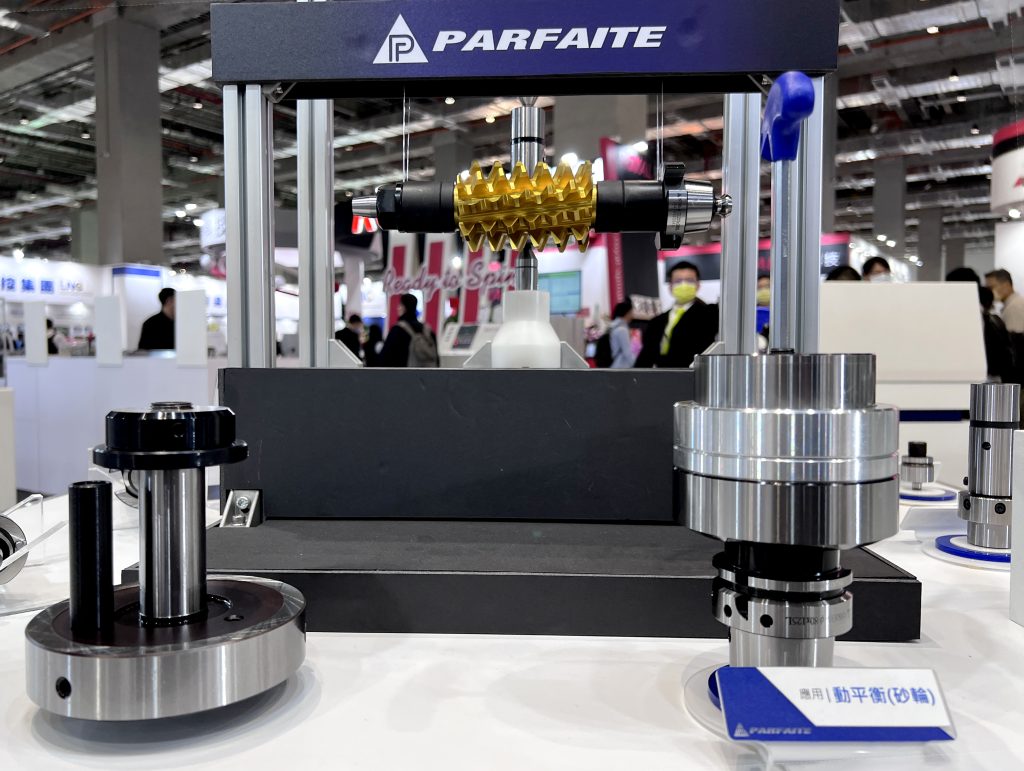

 研削砥石・ローターのバランシング用、高速回転対応のマンドレルユニット

自動化サイクル下でも高同心度が求められるCNC回転治具 マンドレルのクランプ範囲は、**最小ø4 × L8 mm（マイクロフレックススプライン対応）から、最大ø113.15 × L28 mm（重切削対応の外径研削）**まで対応可能です。この豊富なラインアップにより、多様な加工要求に対する柔軟性と拡張性を実現しています。

主な技術的特長（GD&T管理対応）

全振れ精度：0.003 mm以下 — 回転対称性を確保

回転対称性を確保最大高速加工に対応

CNC装置・ATC（自動工具交換装置）とのモジュール連携およびカスタム設計対応

均一な圧力で薄肉ワークの変形を防止し、表面品質を保持

クイックチェンジ設計により段取り時間を短縮、生産稼働率を向上

これらの特長により、生産性向上・工具寿命の延伸・不良率低減など、精密加工現場において明確な効果を発揮しています。

第IV章｜台湾から世界市場へ：PARFAITEの設計力と競争優位性

PARFAITE（普慧）は、ビルトインモータースピンドル・高精度ツールホルダー・カスタム切削工具を設計・製造・販売まで一貫して行う、世界でも希少な総合メーカーです。40年以上にわたる実績と技術蓄積を背景に、モジュール設計・カスタマイズ対応・生産ライン連携といった要素に注力し、顧客の加工課題に応えています。 標準仕様から特殊用途、ATC対応の複雑なシステムまで、リバースエンジニアリングとシミュレーション解析により、お客様の仕様に合わせて柔軟に設計いたします： ワーク形状・材質 スピンドルインターフェースおよび加工条件 バランス精度・振動抑制 対象とする幾何公差（例：全振れ、円筒度、同軸度 など）

より高精度に、より信頼性の高い加工を目指して 「より精密なクランプで、より信頼性の高い加工を」を理念とし、PARFAITEはお客様の課題に合わせたオーダーメイドマンドレルソリューションを提供しています。 安定した、効率的かつ拡張性の高い加工体制の構築をサポートし、スマートファクトリー実現への移行を目指す世界中のパートナー企業と共に、次世代ものづくりの進化に貢献してまいります。
