HERコレットチャック

HER Collet chuck

Parfaite Image
Parfaite Image

台形ねじの力

高剛性200Nmの回転力と≤5μmの高振れ精度という特性を備えたHERコレットチャックは、重切削および仕上げ加工に使用できる高効率のツーリングホルダです。回転力は一般的なERツーリングホルダの2.3倍で、切削深さと送り効率を最適化することができます。

Parfaite Image
Parfaite Image

重切削

高剛性と高クランプ力により、切削深さと送り効率を最適化できます。

Parfaite Image

5µmの高精度

振れ精度:全長の4倍に対して ≦ 0.005mm

Parfaite Image

回転力

高剛性と高クランプ力(一般的なERより230%向上)により、さまざまな荒加工・中間加工・最終仕上げの加工に適しています。

Parfaite Image

工具の損耗を減少

表面粗さを向上させ、工具の損耗を減らします。

Parfaite Image

長寿命

スピンドルを保護し、設備の寿命を延ばします

HERシリーズについて回転力の比較

HER25の回転力は、焼きばめホルダ、片側4°フラットショルダーコレット、及び従来の一般的なERコレットシステムより優れています。HER25を例にすると、内径12mmの際に、回転力は4°コレットより約145%、一般的な焼きばめホルダより約130%、従来のERツーリングホルダより約230%大きいです。

Parfaite Image

完璧な精度

ダブル長スライドウェイ[1]と台形ねじ[2]の特殊構造により、貫通変換力が形成され、摩擦が減少します。そのため、ロック時にはナットがツーリングホルダの中心で完璧な荷重を確保できます。これにより、高回転力、高同軸度、高繰り返し精度の利点があります。同時に、短いねじ設計によりツーリングホルダの組み立て時間にも短縮できます。

Parfaite Image
Parfaite Image

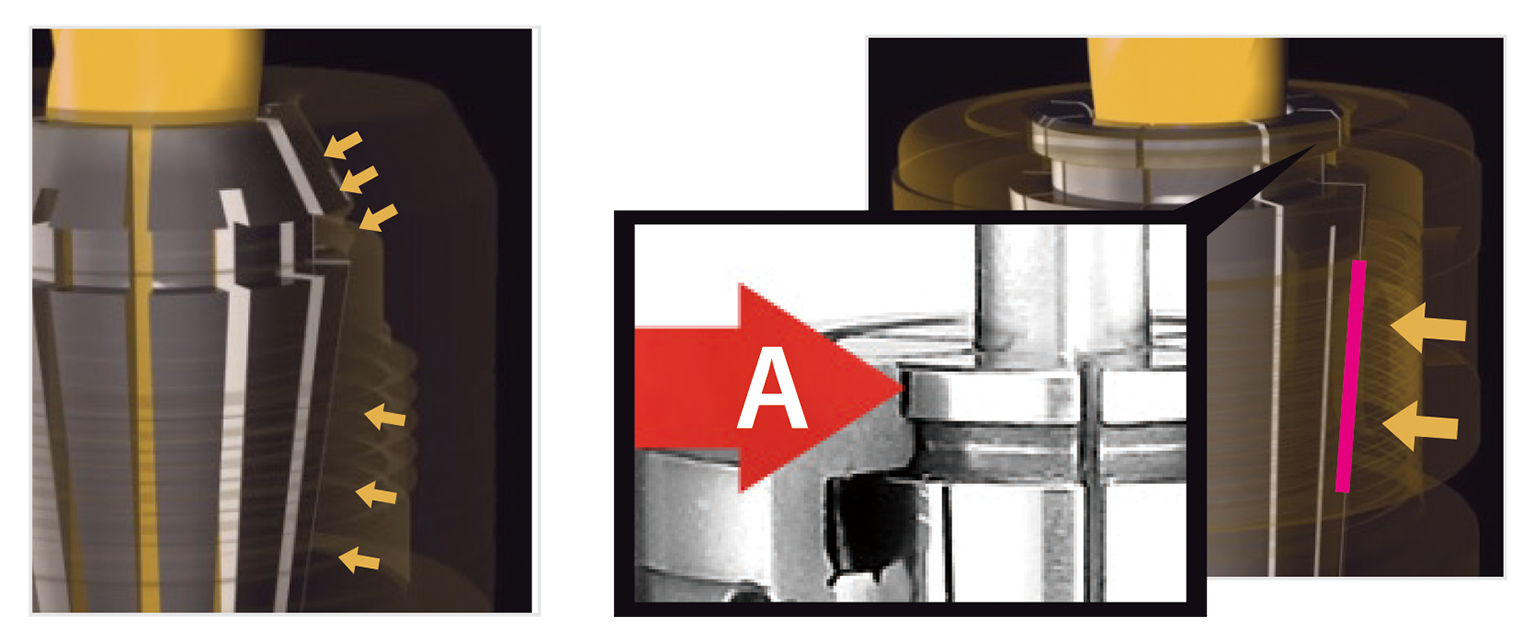

三点および両側クランプにより安定性及び利点

三点および両側クランプ:回転力はツールチャックの直径全体に均等に分布します。HERチャックシリーズの回転力は、A面とB面に均等に分布しています。 片側クランプ:回転力はB面にのみ分布します。この場合、コレット内部でツールが破損し、ツーリングホルダとコレット全体が損傷する可能性があります。

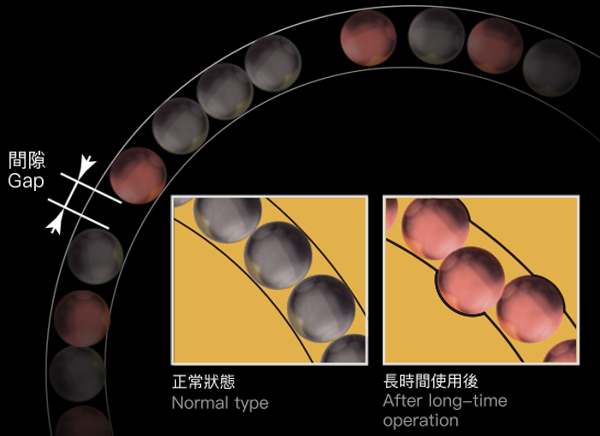

耐久性

鋼球は自由で不規則に分布しております。高速回転時に不均衡が生じ、交換に制限が出るため、精度が低下します。ナットの組み立てに隙間ができ、その隙間から切削チップが侵入してナットに損傷を与えることがあります。また、連続使用時にはひび割れが発生することがあります。
