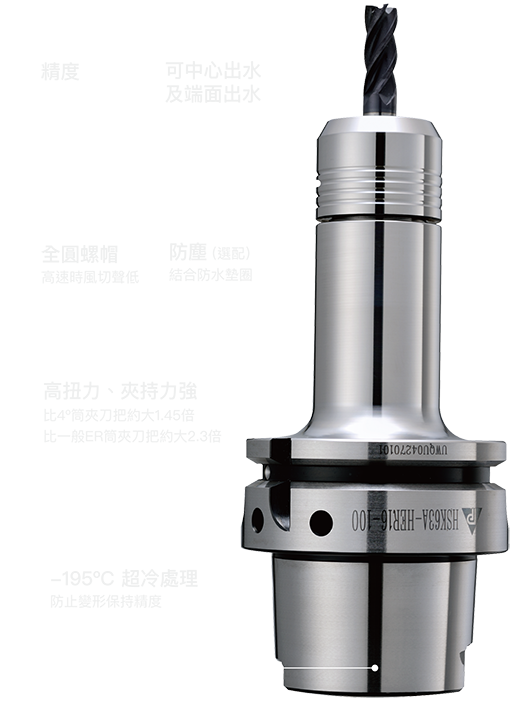

HER Collet Chuck

HER 筒夾刀把

#
#

梯形螺牙的威力

具高剛性200Nm超強夾持扭力及5μm以下偏擺高精度特性,為既可重切削,亦能精加工之高效刀柄。 夾持扭力比一般ER刀柄大2.3倍。可優化切深及進給效率。

重切削

高剛性及高夾持力,可優化切深及進給效率

5µm高精度

偏擺跳動≦0.005mm

超強夾持扭力

高剛性及高夾持力(比一般ER高230%),適合各種粗/中/精加工

減少刀具磨耗

提升面粗度,減少刀具磨耗

超長壽命

保護刀具主軸,延長設備壽命

刀把夾持扭力比較

HER25 夾持力優於熱縮、單邊 4° 平肩筒夾及傳統一般 ER 筒夾系統。
以 HER24 為例: 在內徑 12mm 時,夾持力比 4° 筒夾約大 145% ,比一般熱縮約大 130%,比一般 ER刀把約大 230%。

超完美精度

雙重長的超長導軌之特殊的構造[1]及梯形螺牙[2]可形成穿透之轉化力,也可以降低了磨擦力,因此,在鎖緊時,也確保螺帽在刀把的中心還有完美的負載。還有其他高夾持力,高同心度,高重複精度優點,同時短螺紋的設計也節省組裝刀把的時間。

穩定性 / 三點兩面夾持的優勢

三點兩面夾持: 夾持力平均分佈在刀具柄徑·HER系統的夾持力平均分佈於A,B面 單面夾持: 夾持力僅分佈在B面·A面夾持力較小,刀具在筒夾內部發生斷刀且造成整組刀把及筒夾損壞。

耐久性

鋼珠為自由分佈,會有不規則現象,在高速旋轉時,不平衡現象會顯現出來,有改變上的限制。,而造成精度變差。螺帽之組裝件會留有空隙,細微之切屑會從此縫隙侵入,造成螺帽損壞。或連續使用下,會產生崩裂現象。
