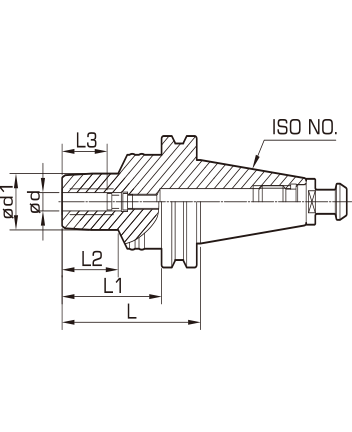

Dimensions
尺寸標示與詳細規格比較
| Order No. 訂購編號 | ▲ ∅d | ∅d1 | L | L1 | L2 | Tool Clamping Depth L3 刀具夾持深度 | Collet 筒夾 | Pull Stud 拉桿 | Screw 調整螺絲 |
|---|---|---|---|---|---|---|---|---|---|
| ISO30 HY06-060 | 6 | 26 | 60 | 40.9 | 24.5 | 31~36 | PSD-P130T-42 | HY06-M5 | |
| ISO30 HY08-060 | 8 | 28 | 60 | 40.9 | 25.5 | 31~36 | PSD-P130T-42 | ||
| ISO30 HY10-075 | 10 | 30 | 75 | 55.9 | 35.5 | 35~40 | PSD-P130T-42 | HY08-M6 | |
| ISO30 HY12-075 | 12 | 32 | 75 | 55.9 | 40 | 39~45 | HY12C | PSD-P130T-42 | HY08-M6 |
備註 Remarks
- 直接夾持精度 Direct Clamping
- 刀具柄徑公差h6( h6 Tooling Diameter Tolerance)
- 若需出水型刀把，請參考選用說明
