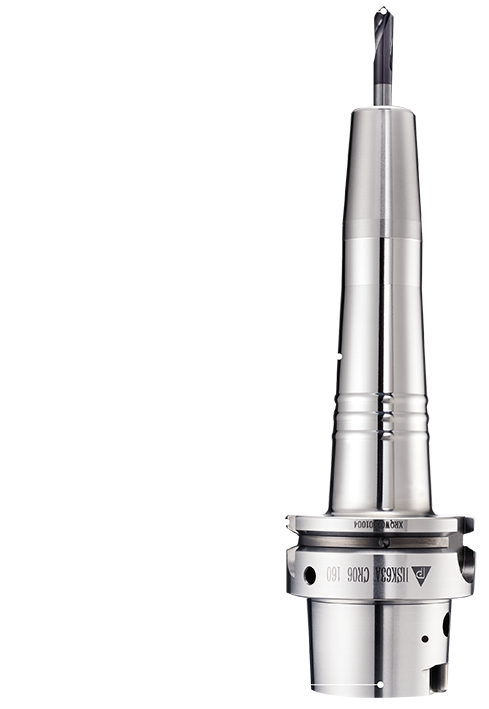

Shrink Fit Chuck

熱縮刀把

#
#

實現全方位超高精密加工夢想

採用熱縮式夾緊結構,利用感應加熱使內孔膨脹進行刀具裝夾,再進行冷卻達到夾緊效果。 在高轉速下仍能保持可靠的夾緊性能外,縮減刀柄外徑尺寸提高了刀柄抗干涉能力,特別適用於高轉速及干涉性要求的高速銑削加工。

剛性佳

CR標準型,一體式肉厚,超強夾持力,粗精加工皆可對應

克服干涉 深孔加工

SR細長型,更適用於狹小空間及 邊角干涉問題上的使用

3µm高精度

偏擺跳動≦0.003mm

提升面粗度 減少刀具磨耗

保護刀具主軸及延長設備壽命

經特殊熱處理製程,可保持最佳精度及壽命

克服干涉加工

SR細長型,更適用於狹小空間及 邊角干涉問題上的使用

加熱機規格

規格
GTS9000
加熱出力
10kw
刀具柄徑
≤ Ø 32mm (鎢鋼)
尺寸
W380 x D405 x H655mm
重量
15.1 kg
電壓
3相 220V x 30A / 50 / 60Hz
規格
ISG2400-wk
加熱出力
8kw
刀具柄徑
Ø 3 — Ø 20mm (HSS)
尺寸
W800 x D560 x H1720mm
重量
150 kg
電壓
3相 400V x 16A / 50Hz
